1.故障背景
- 设备型号：小米 L43M5-ES
- 故障现象：
- 正常观看过程中突然黑屏；
- 重启后，开机前几秒可看到模糊图像，随后立刻黑屏；
- 屏幕背光正常点亮，但无有效图像显示。
2.初步故障判断
根据现象可以初步排除：
- 主板完全损坏（有短暂图像）
- 背光系统故障（背光正常）
- 电源板整体失效（可正常开机）
重点怀疑方向：
- T-CON 板供电或信号异常
- 液晶屏边缘 COF（Chip On Film）驱动异常或短路
3.拆机与结构说明
3.1 屏幕显示系统结构

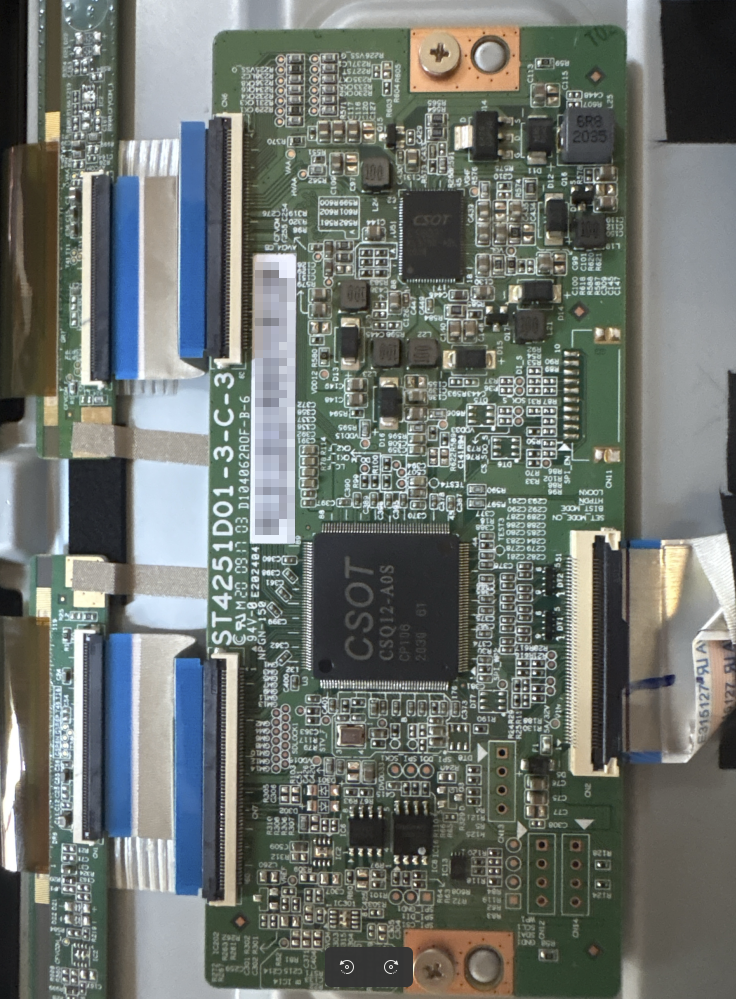

T-CON 板如下图：时序控制与信号分配；
COF：将信号直接驱动到液晶像素（不可拆卸、不可单独更换）。
4.关键故障定位过程
4.1 排线单独测试法（关键步骤）
操作方法：
- 断开 T-CON → 屏幕 的其中一条排线；
- 开机观察显示效果；
- 左右两条分别测试。
测试结果：
| 测试方式 | 显示情况 |
|---|---|
| 只接排线 A | 半屏显示正常 |
| 只接排线 B | 黑屏 / 花屏复现 |
| 两条都接 | 整屏异常 |
✅ 结论：
有问题的那一侧排线所对应的 COF 驱动区域存在异常或短路。
5.COF 简要说明（关键知识点）
- COF（Chip On Film） 是封装在柔性薄膜上的驱动芯片；
- 通过热压方式直接连接在液晶玻璃边缘；
- 一旦损坏，无法用电烙铁维修；
- 常见表现：
- 半屏异常
- 插上就黑屏
- 拔掉一侧反而恢复显示
6.实际修复方案：断 Y（信号隔离）法
⚠️ 原理说明
当某一侧 COF 内部短路或异常输出时，会拖垮整个 T-CON 的信号系统。
解决思路：
隔离异常信号线，让正常部分继续工作。
6.1 实际操作步骤
工具准备：
- 绝缘胶带（Kapton 胶带最佳）
- 镊子
- 剪刀
- 放大观察（可选）
操作方法：
- 找到 有问题那一侧的 T-CON → 屏幕排线
- 在排线 插头端，对 第 1 ～ 14 Pin 进行胶带屏蔽
- 确保胶带只遮挡触点，不影响插入
- 插回排线，通电测试
6.2修复结果
- ✅ 屏幕显示恢复正常
- ✅ 背光、亮度、画面稳定
- ⚠️ 理论上属于“非官方修复”，但可长期使用
七、结果分析
| 项目 | 结论 |
|---|---|
| 故障根因 | 屏幕一侧 COF 驱动异常 |
| T-CON 本体 | 基本正常 |
| 修复方式 | 断 Y / 屏蔽信号 |
| 成本 | 0 元 |
| 风险 | 可能未来出现其他线条 |
八、安全与使用建议
- ❗ 不建议带电插拔排线；
- ❗ 避免高温（COF 对温度非常敏感）；
- ✔ 若长期使用无异常，可直接继续使用；
- ❌ 若追求完美画质，只能更换整块屏幕（不经济）。
九、经验总结
当液晶电视出现“拔一边排线反而恢复显示”时，
80% 以上是 COF 驱动问题，而不是主板或 T-CON 故障。
“断 Y 修复法”是维修圈中非常成熟、低成本、成功率高的一种抢救方案。
